Гипсокартон: выбор и расчет каркаса

Каркас из металлического профиля после ремонта практически не виден. Но именно от него во многом зависит, останется ли стена или потолок ровными через несколько лет.

Можно выбрать хороший гипсокартон, аккуратно заделать швы и покрасить поверхность, но ошибки в каркасе потом проявляются там, где исправлять их уже сложно: появляются вибрации, трещины по стыкам, провисания или ощущение, что перегородка недостаточно жесткая.

При этом проблема не всегда в качестве самого профиля. Иногда для перегородки берут потолочный профиль, делают слишком большой шаг стоек, неправильно рассчитывают подвесы или пытаются сэкономить несколько профилей на всей конструкции.

Поэтому правильнее начинать не с вопроса «какой профиль дешевле?», а с трех вещей: что мы строим, какого размера будет конструкция и чем она будет обшиваться.

Для перегородки, каркасной облицовки стены и подвесного потолка используются разные схемы. Универсального набора профилей для всех трех задач нет.

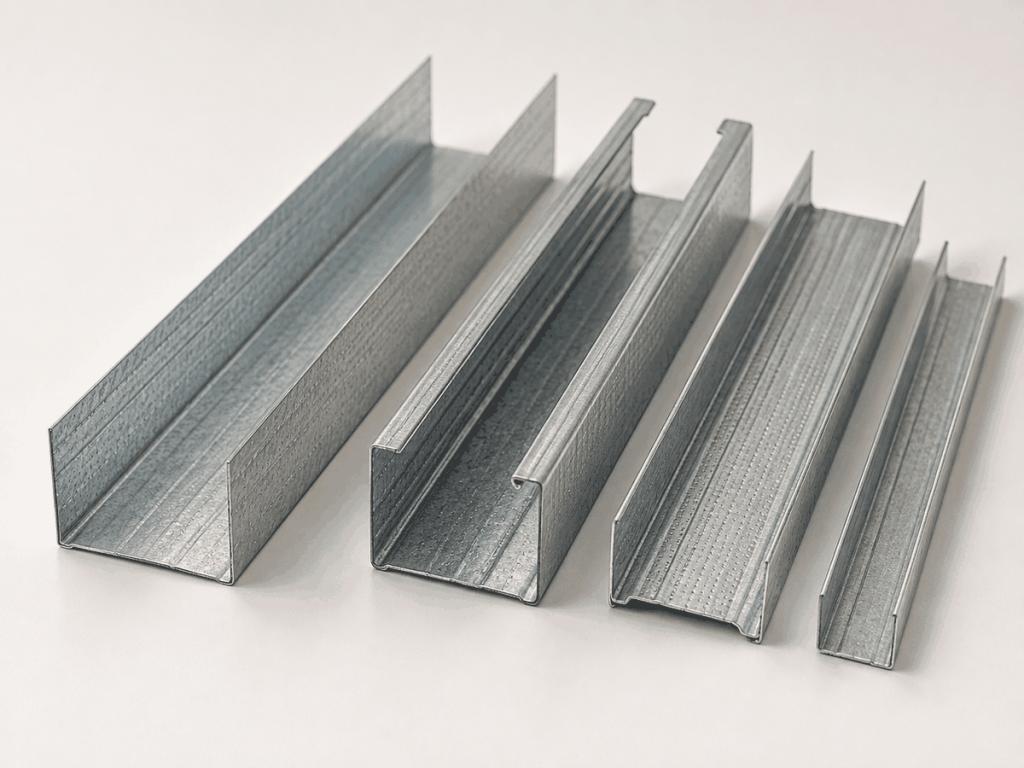

Четыре основных профиля: что означает маркировка

Для большинства обычных перегородок, облицовок и потолков из гипсокартона используются четыре основных типа металлического профиля: ПН, ПС, ПП и ППН. Их лучше воспринимать не как отдельные товары, а как элементы одной системы: размеры и назначение профилей должны соответствовать конструкции.

Именно такая линейка хорошо совпадает с актуальным ассортиментом ОкСтрой: в прайсах представлены ПН 50×40, 75×40 и 100×40 мм, ПС 50×50, 75×50 и 100×50 мм, а также ПП 60×27 и ППН 28×27.

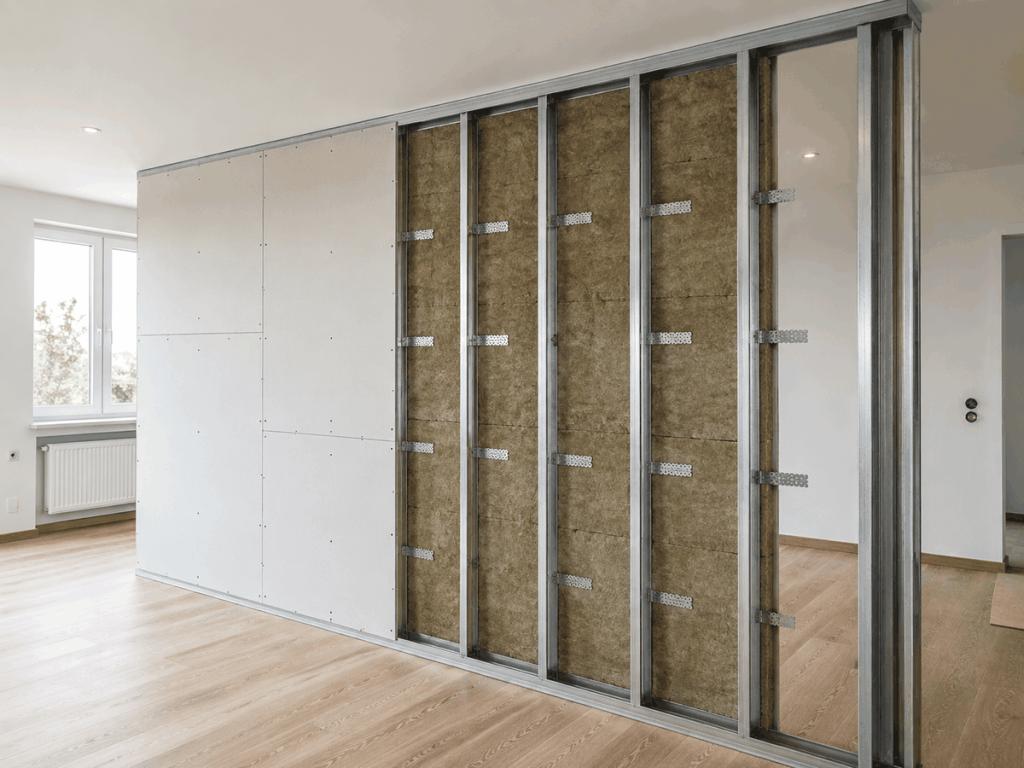

ПН и ПС: профиль для перегородки

Направляющий профиль ПН задает положение будущей перегородки по полу и потолку. В направляющие устанавливаются стоечные профили ПС, которые образуют вертикальный каркас для последующей обшивки гипсокартоном.

Ширина профиля влияет прежде всего на глубину каркаса. В более широкой перегородке проще разместить звукоизоляцию и инженерные коммуникации, но принцип «чем шире, тем всегда прочнее» слишком упрощает задачу. Жесткость зависит также от толщины металла, высоты перегородки, шага стоек, количества слоев гипсокартона и узлов крепления.

ПП и ППН: профиль для потолка и облицовки стен

Для подвесных потолков и многих каркасных облицовок используют потолочный профиль ПП 60×27 мм. В соответствующих системах вместе с ним применяется направляющий ППН 28×27 мм. Сам ПП соединяется с базовым основанием через подвесы и комплектующие, поэтому надежность потолка определяется не одним профилем, а всей схемой каркаса.

Особенно важно заранее определить тип потолочной системы. Одноуровневый и двухуровневый каркас имеют разную схему расположения профилей, соединителей и подвесов, а значит и разный расход материалов.

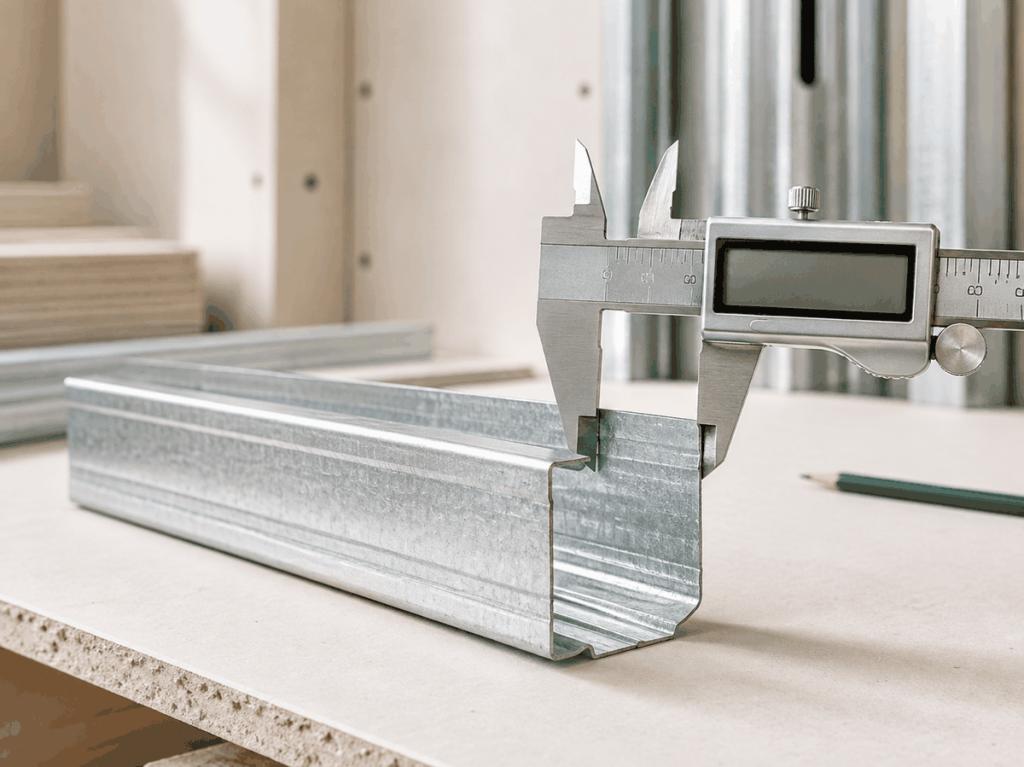

Толщина металла: почему одинаковый размер еще ничего не говорит

Два профиля могут иметь одинаковое сечение и длину, но заметно отличаться по жесткости из-за толщины металла. При одинаковой геометрии профиль 0,6 мм обычно жестче более тонкого варианта и меньше деформируется во время сборки.

При этом выбирать толщину только по принципу «чем больше, тем лучше» тоже не стоит. Нужная толщина должна соответствовать конкретной системе и предполагаемой нагрузке. Для стандартных профилей КНАУФ ПП применяется металл 0,6 мм; основные актуальные позиции ПН, ПС, ПП и ППН в прайсах ОкСтрой также представлены в исполнении 0,6 мм.

Если каркас является частью ответственной перегородки или большого потолка, лучше сначала определить систему и только потом сравнивать стоимость профилей одинакового назначения.

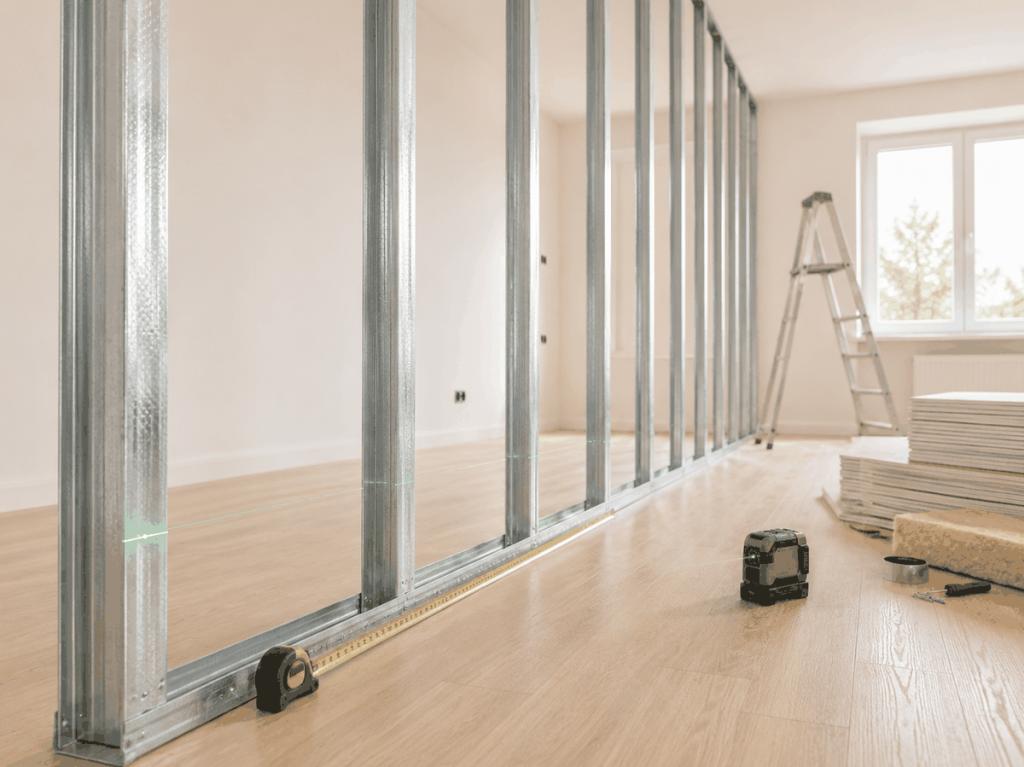

Шаг стоек 600 мм: ориентир, а не универсальное правило

Шаг 600 мм действительно встречается очень часто: он удобно сочетается с типовой шириной листа 1200 мм, поскольку край листа и его середина получают опору на профиле. Но это не означает, что стойки при любых условиях нужно устанавливать только через 600 мм.

В зависимости от высоты конструкции, количества слоев обшивки, нагрузки и требований конкретной системы шаг может быть меньше, например 400 или 300 мм. Поэтому 600 мм стоит воспринимать как распространенный ориентир для типовой перегородки, а не как универсальную норму для любого объекта.

Если на стене будут шкафы, телевизор или тяжелые полки

Будущие нагрузки нужно предусмотреть до того, как каркас будет полностью зашит. Если на перегородке планируется закрепить кухонные шкафы, большой телевизор, бойлер, тяжелые полки или другое оборудование, в нужных местах заранее предусматривают усиление или закладные элементы по проектному решению.

Просто поставить более широкий профиль и считать вопрос закрытым недостаточно. Важно понимать, куда передается нагрузка, как она распределяется по каркасу и каким крепежом будет закреплен предмет после чистовой отделки.

Как рассчитать профиль для перегородки

Самый надежный способ – это сначала нарисовать простую схему перегородки: длину, высоту, шаг стоек, дверные проемы и места усиления. После этого профиль считают в погонных метрах и переводят в количество трехметровых хлыстов.

Для направляющего ПН в простой прямой перегородке без сложных узлов сначала считают суммарную длину направляющих по полу и потолку. Для ПС считают количество вертикальных стоек с выбранным шагом и умножают на высоту перегородки. Затем отдельно добавляют стойки у примыканий, проемов и усилений.

Пример: перегородка длиной 4 м и высотой 2,75 м

Площадь одной стороны такой перегородки – 11 м². Если принять распространенный шаг стоек около 600 мм и не учитывать дверной проем, получится ориентировочно восемь вертикальных стоек по всей длине, включая крайние. При высоте 2,75 м это около 22 погонных метров ПС.

Направляющий ПН по полу и потолку даст около 8 погонных метров. Если профиль продается длиной 3 м, геометрический расчет сразу показывает, сколько целых хлыстов потребуется и какие остатки могут быть использованы на других участках.

Для проверки результата удобно сравнить его с расходом конкретной комплектной системы. Например, в типовой однослойной перегородке КНАУФ С 111 при шаге стоек 600 мм ориентировочный расход ПН составляет около 0,7 пог. м на 1 м² перегородки, а ПС около 2 пог. м на 1 м². Но эти коэффициенты относятся именно к заданной системе и не заменяют раскладку.

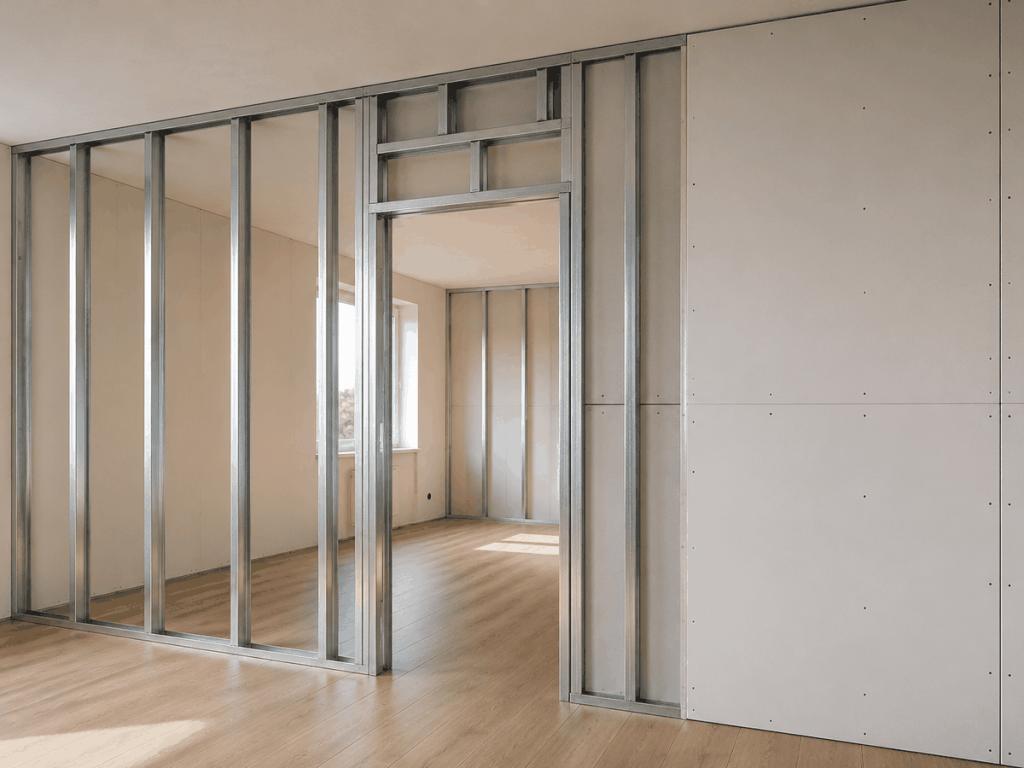

Дверной проем меняет расчет

Если в перегородке есть дверь, нельзя просто вычесть площадь проема из площади стены и считать, что материалов потребуется меньше по всем позициям. Гипсокартона действительно уйдет меньше, но вокруг проема появляются дополнительные стойки и перемычка, а при тяжелом дверном блоке может потребоваться специальное усиление.

Поэтому проемы нужно наносить на схему до расчета профиля. То же относится к нишам, техническим люкам и местам, где в каркасе проходят крупные коммуникации.

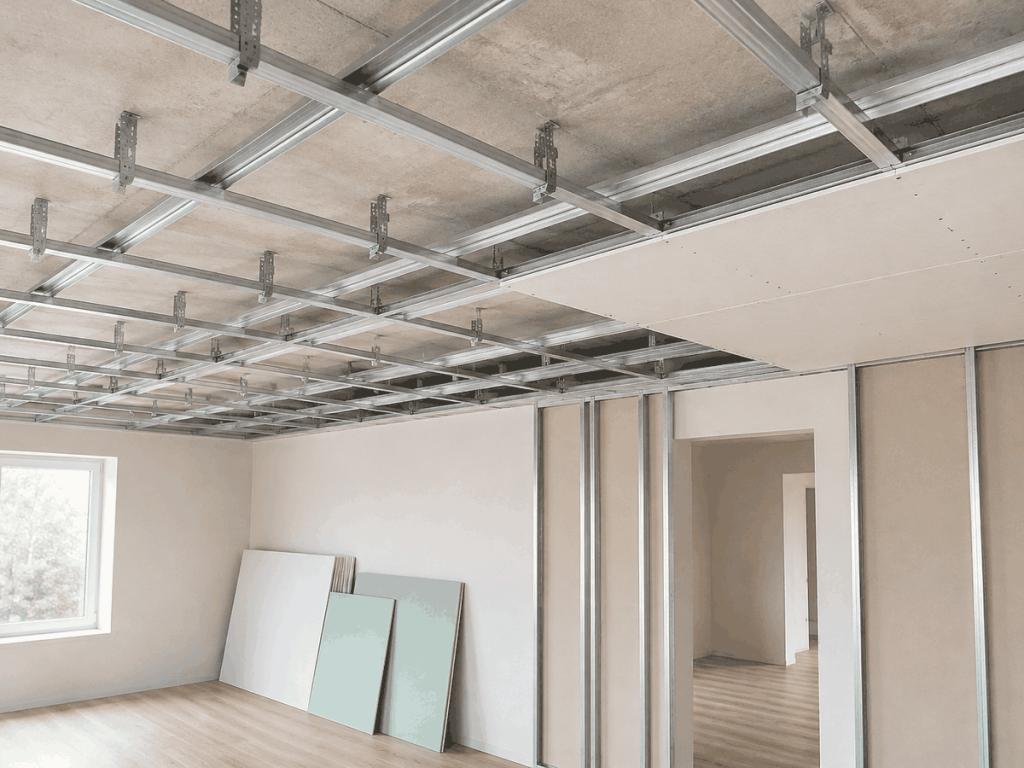

Как рассчитать профиль для подвесного потолка

Для потолка коэффициент «столько-то профиля на квадратный метр» без указания системы особенно опасен. Расход зависит от того, одноуровневый или двухуровневый каркас собирается, с каким шагом расположены основные и несущие профили, какие подвесы используются и какова геометрия помещения.

Для ориентира можно посмотреть на двухуровневую систему КНАУФ П 112. В ней расход потолочного профиля ПП 60×27 составляет около 3,2 пог. м на 1 м² потолка, а подвесов около 1,3 шт. на 1 м². Это не универсальная таблица для любого потолка, а пример того, почему сначала выбирают схему, а уже потом считают материалы.

Количество ППН удобнее считать не по площади, а по фактическому периметру и узлам конкретной конструкции. У комнаты 2×5 м и квадратного помещения примерно той же площади периметр будет разным, поэтому одинаковый коэффициент на 1 м² даст разный результат.

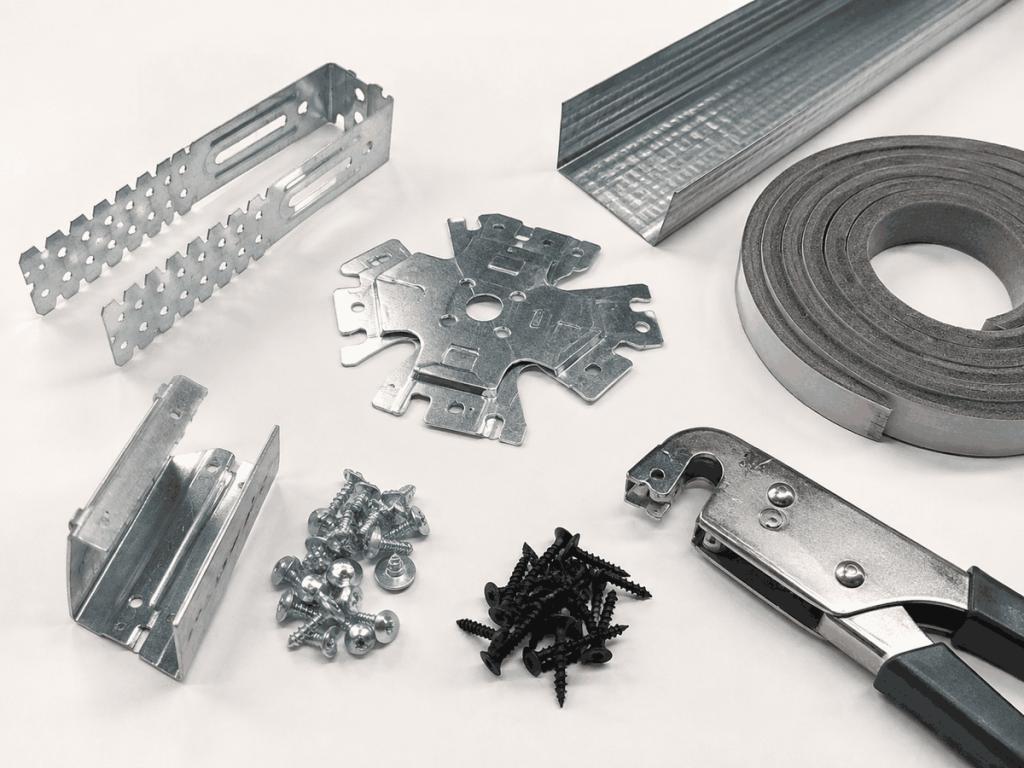

Подвесы и соединители: мелкие детали, от которых зависит жесткость

Подвес связывает потолочный профиль с базовым основанием и позволяет выставить каркас в нужной плоскости. Одноуровневые соединители, удлинители и другие комплектующие нужны в тех узлах, где это предусмотрено схемой каркаса.

Покупать такие элементы «примерно по горсти» неудобно: на большой площади ошибка быстро превращается в десятки недостающих деталей. Их лучше считать одновременно с профилем по раскладке потолка или облицовки.

Какой крепеж нужен для гипсокартона

При монтаже есть как минимум две разные операции: соединение элементов металлического каркаса и крепление гипсокартонного листа к профилю. Для них используют разный крепеж.

Для крепления гипсокартона к металлическому профилю применяют фосфатированные саморезы с мелкой резьбой. Для однослойной стандартной обшивки часто используют размер 3,5×25 мм; при увеличении количества слоев требуется большая длина. Конкретный крепеж выбирают по толщине обшивки и системе.

Для соединения металлических элементов в тех узлах, где предусмотрен винтовой крепеж, используют короткие саморезы по металлу, в том числе так называемые «клопы». Часть соединений профиля может выполняться просекателем – это удобно, когда выбранная технология допускает такой способ.

Не стоит заменять один тип крепежа другим только потому, что он уже есть на объекте. Сначала определите, что именно соединяется: лист с профилем, профиль с профилем или каркас с базовым основанием.

Уплотнительная лента: маленькая позиция, которую часто забывают

Под направляющие и примыкающие элементы каркаса в соответствующих системах применяют уплотнительную ленту. Она располагается между металлическим профилем и строительным основанием и помогает выполнить узел примыкания правильно.

В ассортименте ОкСтрой есть КНАУФ Дихтунгсбанд шириной 30, 70 и 95 мм. Ширину ленты подбирают под элемент конструкции; конкретное применение лучше сверять с выбранной системой.

Что понадобится для полного монтажа

Профиль и гипсокартон – только основа. Чтобы не останавливать работу из-за одной мелочи, комплект материалов лучше собирать сразу.

·        профили ПН и ПС для перегородки или ПП и ППН для потолка/облицовки;

·        гипсокартон нужного типа и толщины;

·        прямые подвесы и соединители если они предусмотрены системой;

·        саморезы для крепления листов и крепеж для элементов каркаса;

·        уплотнительная лента для узлов примыкания;

·        звукоизоляционный материал если он предусмотрен конструкцией;

·        армирующая лента и шпаклевка для последующей обработки швов;

·        инструмент: нож или пила по ГКЛ, ножницы/просекатель для профиля, уровень, рулетка и шуруповерт.

После монтажа: не забудьте про швы

После обшивки каркаса работа еще не закончена. Стыки листов, углубления от крепежа и примыкания подготавливают к финишной отделке подходящими составами и армирующими материалами.

В ассортименте ОкСтрой есть сухие шпаклевки для швов, включая КНАУФ Фуген и ВОЛМА Шов, а также армирующие ленты и серпянки. Выбор материала зависит от типа кромки листа и технологии заделки шва.

Семь ошибок, которые чаще всего портят каркас

1. Покупать профиль только по минимальной цене. При одинаковом размере профили могут отличаться толщиной металла и жесткостью.

2. Считать шаг 600 мм обязательным для любой конструкции. Это распространенный ориентир, но система может требовать меньший шаг.

3. Смешивать несовместимые размеры ПН и ПС. Стоечный и направляющий профили должны образовывать предусмотренную пару.

4. Не учитывать дверные проемы и усиления. Проем уменьшает площадь обшивки, но часто увеличивает количество элементов каркаса.

5. Считать потолок только по площади. Профили, ППН, подвесы и соединители зависят от схемы и геометрии помещения.

6. Забывать про уплотнительную ленту и мелкие комплектующие. Именно такие позиции чаще всего приходится докупать в процессе монтажа.

7. Использовать один вид саморезов для всех соединений. Крепление гипсокартона и соединение элементов каркаса – разные операции.

Сколько материала брать в запас

Универсальное правило «прибавить 10% ко всему» удобно, но не всегда экономично. Для профиля лучше сначала сделать раскладку по фактическим размерам и длине хлыстов: иногда остаток от одного участка можно использовать на перемычке или другом коротком элементе, а иногда из-за нескольких сантиметров потребуется дополнительный профиль.

Для саморезов и мелких комплектующих небольшой резерв действительно полезен. Для гипсокартона запас зависит от раскроя, количества проемов и сложности помещения. Поэтому правильная последовательность такая: схема à расчет à раскрой à разумный запас.

Итоговый совет

ПН, ПС, ПП и ППН – не взаимозаменяемые названия одного и того же профиля. Каждый тип выполняет свою задачу: направляющие задают геометрию конструкции, стоечные формируют каркас перегородки, а потолочные профили работают в системах потолков и облицовок.

Если собирается перегородка, сначала определите ее высоту, глубину каркаса, шаг стоек, количество слоев гипсокартона, наличие проемов и будущих нагрузок. Для потолка дополнительно нужно заранее выбрать схему расположения профилей, подвесов и соединителей.

В ассортименте ОкСтрой представлены направляющие профили ПН 50×40, 75×40 и 100×40 мм, стоечные ПС 50×50, 75×50 и 100×50 мм, потолочные ПП 60×27 мм и направляющие ППН 28×27 мм. Также можно подобрать прямые подвесы, соединители, удлинители профиля, крепеж, уплотнительную ленту, инструмент и материалы для заделки швов. Конкретные варианты, размеры, толщина металла, наличие и актуальная стоимость указываются в карточках товаров. Если какого-то параметра в карточке нет, его можно уточнить у менеджера.

При заказе важно заранее определить:

·        тип конструкции: перегородка, облицовка стены или подвесной потолок;

·        длину и высоту конструкции или размеры помещения;

·        размер и толщину металлического профиля;

·        шаг стоек или схему потолочного каркаса;

·        количество слоев гипсокартона;

·        количество и размеры дверных проемов, ниш и других сложных участков;

·        необходимость звукоизоляции, прокладки коммуникаций и закладных элементов;

·        тип подвесов, соединителей и крепежа;

·        материалы для последующей обработки швов.

Специалисты ОкСтрой помогут подобрать совместимые профили и комплектующие, рассчитать количество материала по размерам конструкции, подобрать крепеж и материалы для обработки швов, а также организовать доставку по Уфе и Республике Башкортостан.

Вопросы и ответы

Какой профиль нужен для перегородки из гипсокартона? Обычно используют пару ПН + ПС подходящего размера: например ПН 50×40 с ПС 50×50, ПН 75×40 с ПС 75×50 или ПН 100×40 с ПС 100×50. Конкретная ширина зависит от выбранной системы и требований к перегородке.

Какой профиль нужен для потолка? Для каркасных подвесных потолков часто используют ПП 60×27 мм, а в соответствующих системах направляющий ППН 28×27 мм, подвесы и соединители.

Всегда ли стойки нужно ставить через 600 мм? Нет. 600 мм – распространенный шаг для типовых решений, но в зависимости от высоты, нагрузки и количества слоев обшивки может требоваться шаг 400 или 300 мм.

Что лучше: профиль 0,45 или 0,6 мм? При одинаковой геометрии профиль 0,6 мм жестче, но правильный выбор определяется системой. Для ответственных конструкций не стоит заменять предусмотренную толщину более тонкой только ради экономии.

Сколько профиля нужно на 1 м² перегородки? Единого коэффициента для всех перегородок нет. В качестве ориентира для конкретной однослойной системы С 111 используют около 0,7 пог. м ПН и 2,0 пог. м ПС на 1 м², но точнее считать по геометрической раскладке.

Нужно ли усиливать каркас под телевизор или шкафы? Если предполагается значительная навесная нагрузка, места крепления лучше предусмотреть заранее и выполнить усиление или закладные по подходящему техническому решению до обшивки каркаса.
